当5G专网遇上地铁隧道，每一米覆盖都需要“数据护航”。

地铁通信覆盖的数字化机遇

随着“智慧地铁”建设全面提速，地铁隧道无线通信已从单纯满足“通电话”升级为支撑调度通信、列控信号、车载视频回传、乘客高速上网的综合性通信基础设施。5G专网在地铁场景的部署，对覆盖连续性、切换平滑性和容量保障提出了前所未有的高要求。然而，地铁隧道狭长封闭、车体屏蔽严重、多系统共存干扰复杂。传统的“经验估算+链路预算公式+现场模测”规划方式，已无法满足5G时代精细化、数据化、前置化的建设要求。

Ranplan Professional——业界唯一真正实现室内外联合仿真的无线网络规划平台，凭借自主研发的RRPS射线追踪模型、精细化3D建模和“点面结合”量化技术，正在帮助全球运营商与地铁运营方，将地铁隧道覆盖从“经验估算”升级为“仿真量化”，从“事后整改”转变为“事前优化”。



一、行业痛点：传统地铁覆盖规划的“四大短板”

1. 人工规划依赖经验，方案质量难保障

目前对地铁隧道网络规划主要凭借经验丰富的网规人员凭经验进行，得出的规划方案质量优劣完全取决于网规人员的水平高低，一旦实施后覆盖效果不理想，还需投入大量人力、物力和时间对网络进行调整和优化。

2. 覆盖方式选择无量化依据，“拍脑袋”决策风险大

地铁隧道信号覆盖一般采用定向高增益定向天线和泄露电缆两种方式，二者特性差异显著：泄露电缆“适用于所有形状的隧道、覆盖均匀、随距离增加信号衰减较小”，但“覆盖距离较短”；高增益定向天线“增益大、覆盖距离远”，但“只适合直线型隧道，稍微有弯曲便无法适用，且近距离内信号衰减比较大”。

传统规划中，选漏缆还是选天线、RRU间距设多少，往往依赖工程师个人经验，缺乏基于实际隧道拓扑的量化仿真对比，极易出现设备选型失误，造成覆盖空洞或资源浪费。

3. 隧道口切换掉话率高达70%

隧道与外部的接口部分是隧道覆盖的高掉话区——原因一是室外无线环境复杂，二是列车速度太高。在列车驶入和驶出隧道时，移动台没有与接续小区足够的信令交换时间，又快速失去与原小区的联系，在通话状态下通过隧道口掉话率在70%以上。解决切换掉话的关键是延长内外小区信号的重叠覆盖区，但传统人工规划难以精确设计切换带位置与延伸覆盖范围。

4. 多系统共存干扰复杂，无仿真验证手段

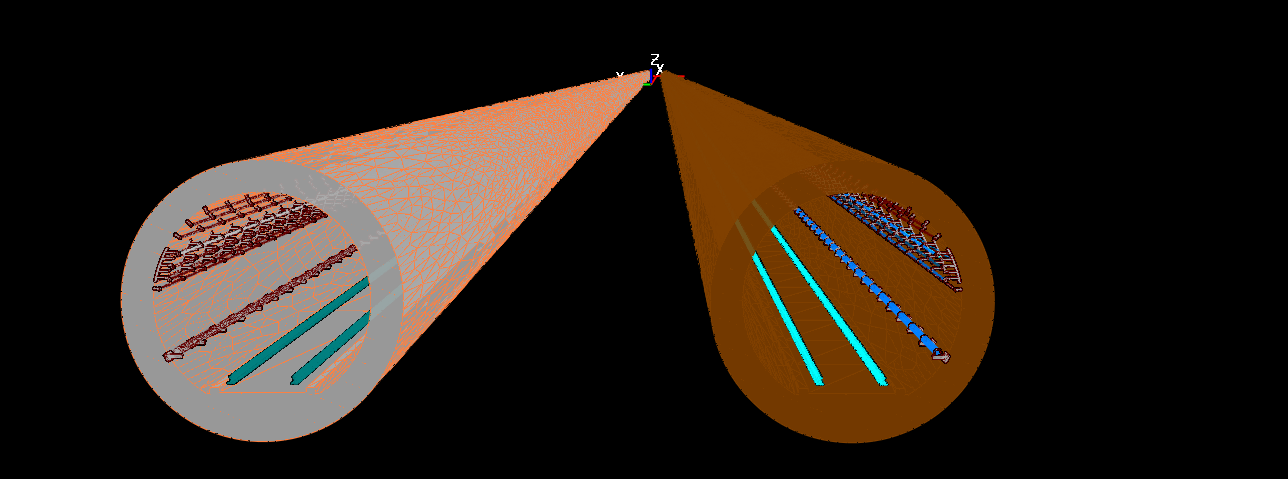

地铁隧道多系统合路面临严重的干扰问题。例如青岛地铁R1线中，F频段与联通FDD1800下行频率的三阶互调会干扰WCDMA上行频段，且无法通过关闭系统或移频解决，只能通过上下行分缆解决。公网与专网漏缆之间的隔离度要求也十分严格——公网漏缆敷设高度2.1米、2.6米，专网漏缆需位于4.1米、4.45米，间距超过2米以满足隔离度1.3米的要求。传统手段无法在建设前仿真验证多系统干扰共存情况。



二、真实案例：用数据说话的地铁隧道仿真

案例一：XXXX地铁7号线——漏缆VS高增益定向天线量化对比

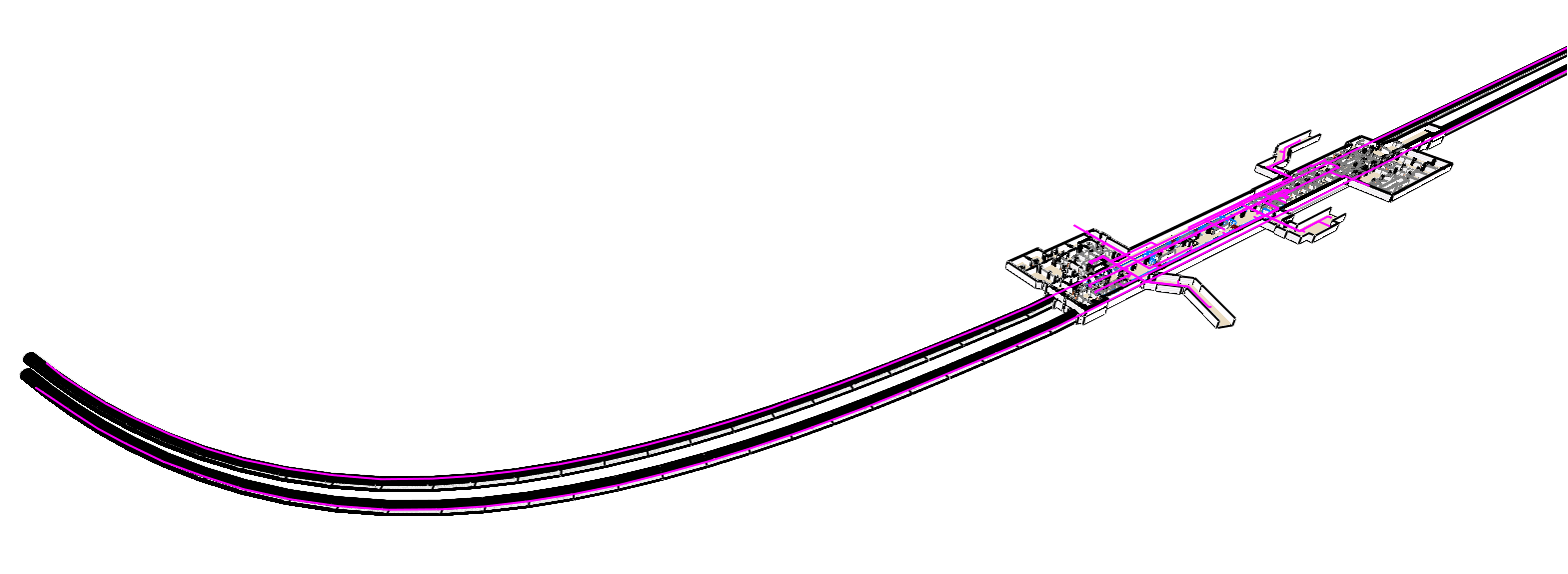

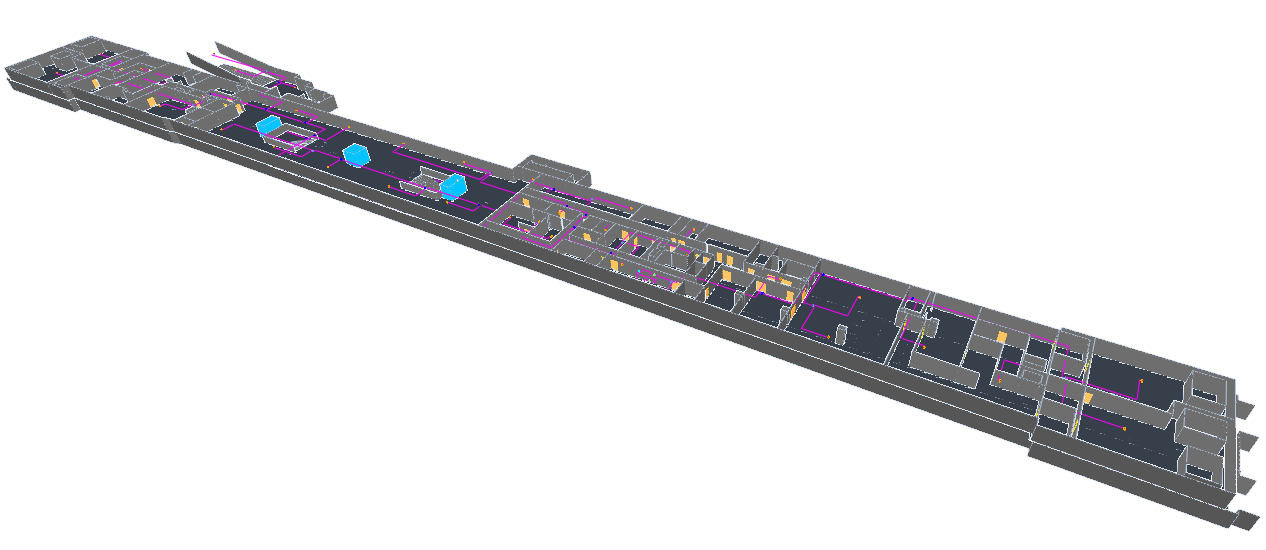

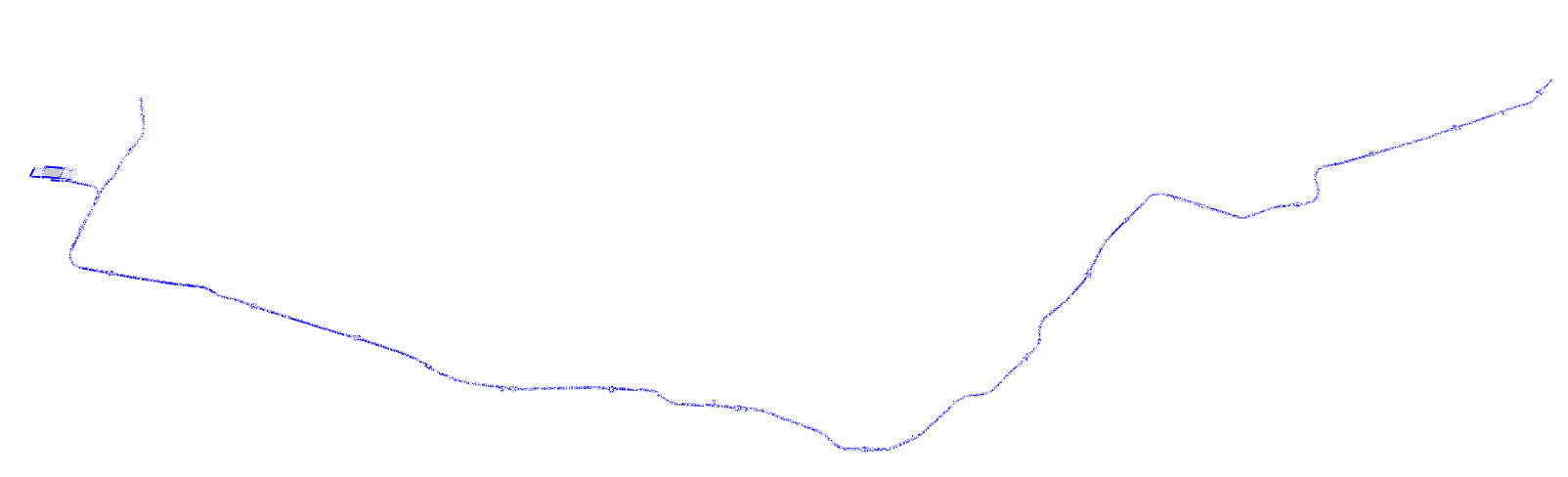

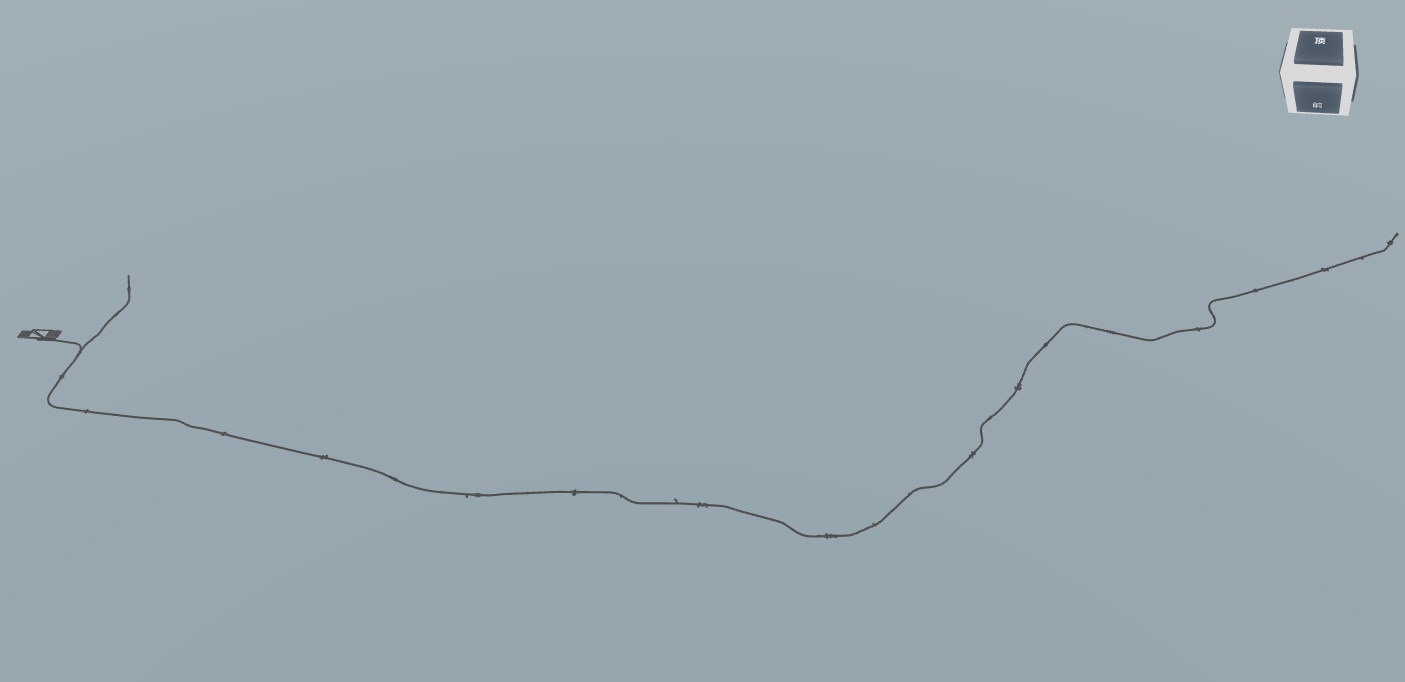

项目背景： XXXX地铁7号线，26公里地下线路、19个地铁站、3个换乘站及1个列车维修基地和地铁车库。运营方需要为RBA系统（基于LTE的数字集群无线电系统）规划隧道覆盖。

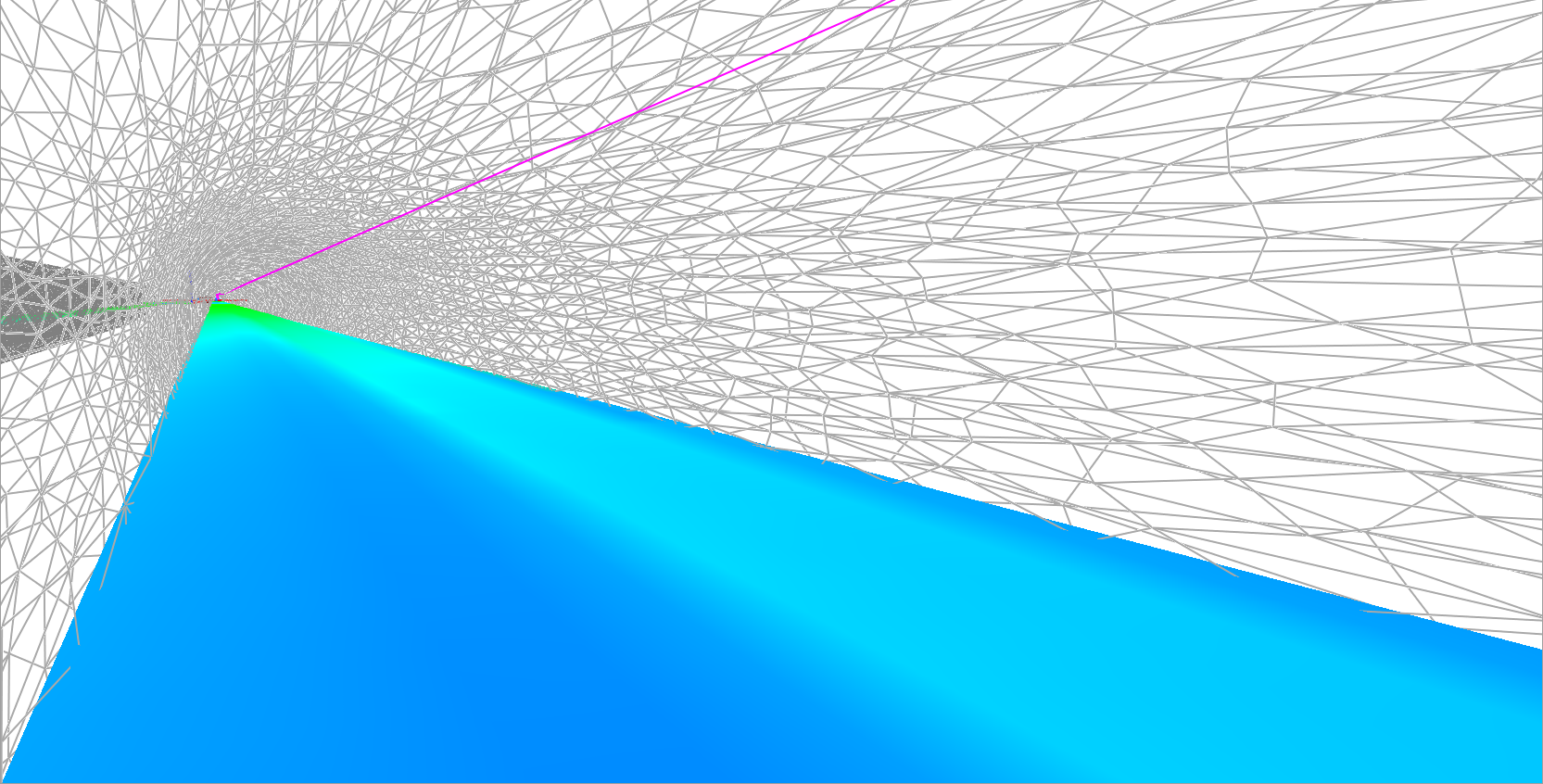

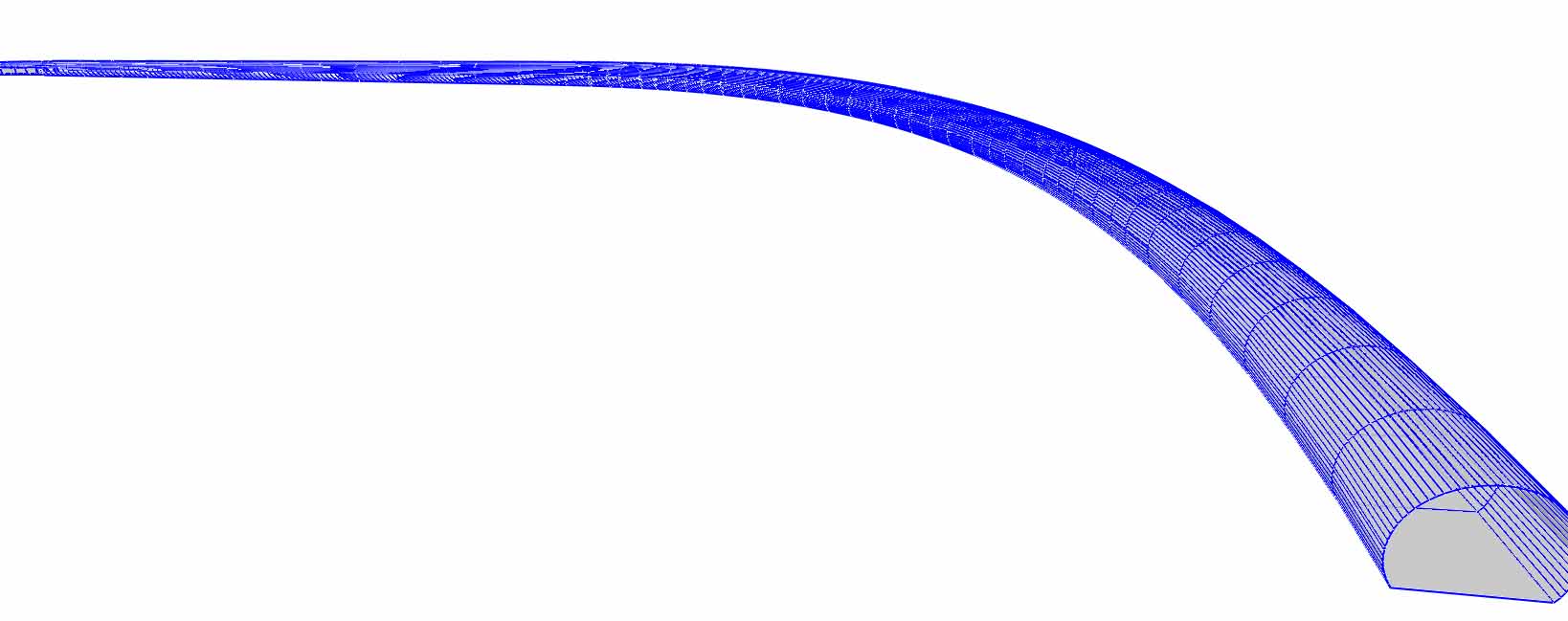

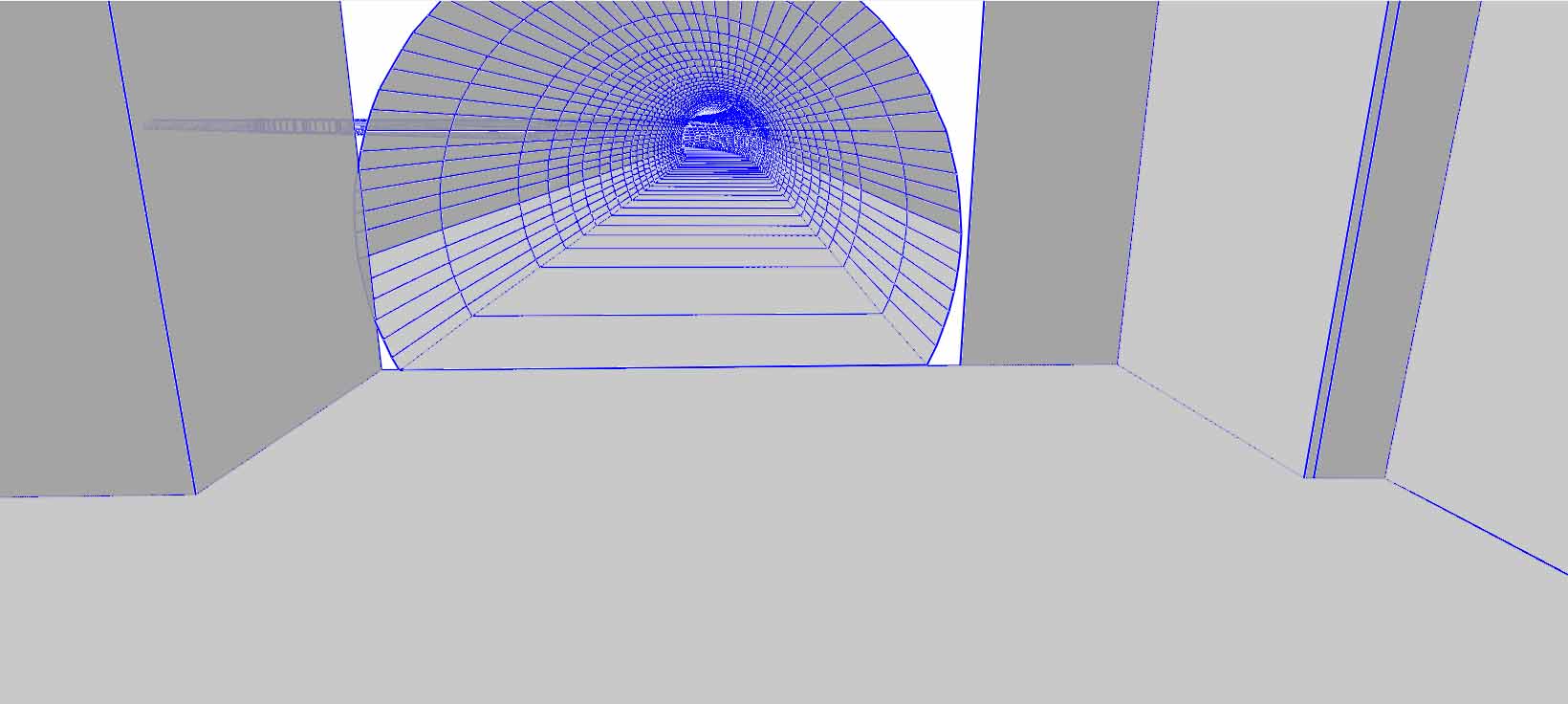

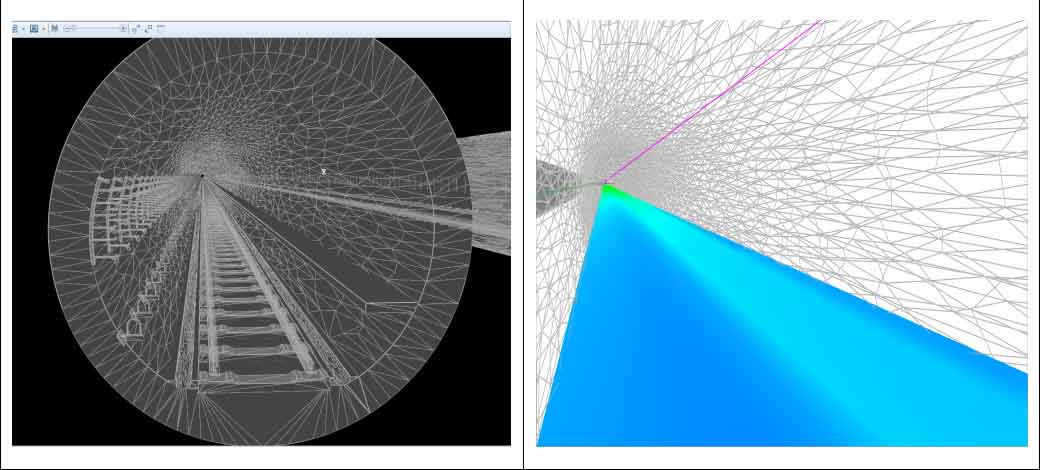

仿真方法： 使用Ranplan Professional覆盖模拟工具，采用3D RRPS射线跟踪传播模型，将高增益定向天线和泄露电缆等设备参数录入设备库后，对一段约800米的较直隧道分别仿真两种覆盖方式的RSRP覆盖率。

量化对比结果：

关键发现： 高增益定向天线在近距离高RSRP段占优，但漏缆在-95dBm达标率上显著领先（98.33% vs 90.32%），覆盖更均匀。

最终结论： 结合隧道实际情况与合规要求，隧道覆盖方式应选择漏缆设备，单个RRU的覆盖半径在650m以内，以600m左右为最佳覆盖半径。

价值体现： 此结论为全线隧道设备选型与RRU间距设计提供了坚实数据支撑，避免了凭经验选错设备、建完才发现覆盖空洞的风险。

案例二：XXXX山隧道——多系统覆盖半径精准量化

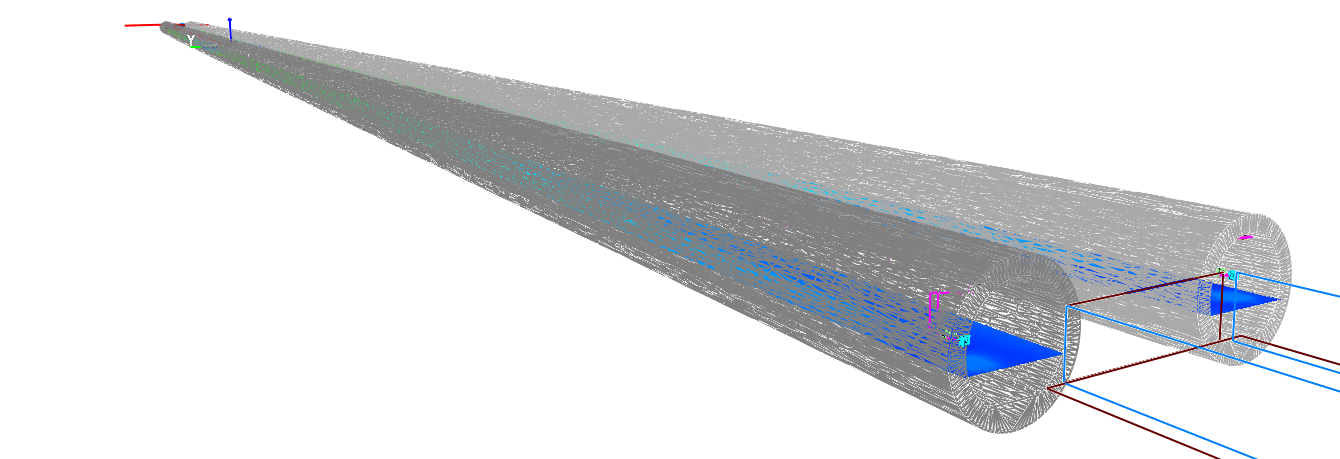

项目背景： XXXX山隧道，按3km单向隧道建模，在0-2000米区间每隔100米放置小汽车模拟车厢损耗（仿真已包含10dB额外车体损耗），配置FDD-LTE 900/1800/2100、TD-LTE 2600四个系统，RRU输出功率均为20W，天线型号XXXX 742192V2。

各系统单天线覆盖半径量化结果：

最终方案： 综合多系统最严苛的覆盖要求，建议按单天线覆盖半径600m原则设计，全线需7台RRU设备、13副天线，安装位置分布于隧道0m、1200m、2550m、3700m、4950m、6200m、7400m处。

价值体现： “先仿真、后定距”的模式，让RRU站址和天线数量做到精准可控——既不浪费设备也不留覆盖死角，直接节省设备投资和施工成本。



三、客户评价

“以前做隧道覆盖，漏缆还是高增益定向天线基本是靠经验定，RRU间距也是按经验留余量，心里始终没底。用了Ranplan之后，可以在软件里把整条隧道建模出来，分别跑漏缆和天线的仿真，覆盖达标率、弱覆盖区域一目了然，设备选型和站距设计从此有了数据支撑。”

“XXXX山项目最让我们震撼的是——四个系统的覆盖半径居然差这么多！FDD900能到1000米，TD2600只有600米。如果不是仿真，我们可能就按一个间距来配，要么高频段覆盖不够，要么低频段浪费设备。有了这些数据，RRU和天线的数量做到了精准配置。”

“XXXX市地铁R1线是共建共享项目，三家运营商的系统都要接进来，干扰分析极其复杂。Ranplan帮我们在建设前就仿真验证了各频段的干扰共存情况，F频段的三阶互调问题提前发现并解决了，避免了建成后的返工整改。”



四、结语：让每一米隧道都有“数据护航”

地铁隧道5G专网的建设，既是“智慧地铁”的神经枢纽，也是无线通信规划中最具挑战的场景之一。Ranplan凭借其精细化3D建模、自主RRPS射线追踪模型、“点面结合”量化仿真、智能优化与物料自动统计四大核心技术引擎，以及业界唯一真正实现室内外联合仿真的差异化优势，正在帮助越来越多的地铁运营方和通信运营商实现：

• 数据赋能——覆盖评估从“经验判断”升级为“数据量化”

• 降本增效——设备选型从“过度配置”转变为“精准配置”，降本不降质

• 产业赋能——推动地铁通信建设从“人工模式”迈向“数字化、平台化、智能化”

Ranplan的全球客户群已覆盖中兴、爱立信、诺基亚、思科、华为、中国移动、沃达丰、中国大唐等业界领军企业[pdf_52]，技术实力获行业广泛认可。

如果您也正在为地铁隧道5G专网的设计选型、覆盖评估、切换优化或干扰分析而困扰，Ranplan——让每一米隧道，都有数据护航。
